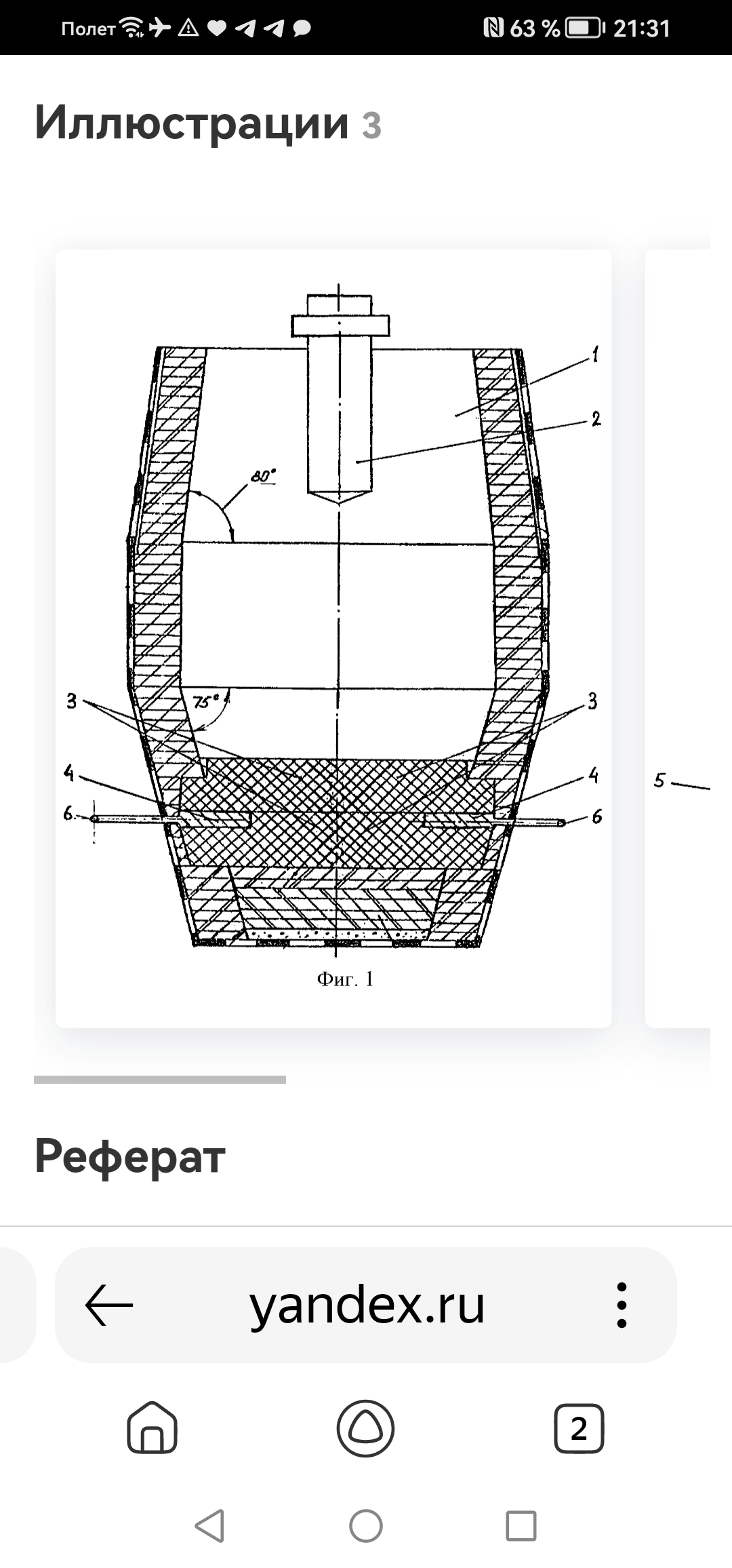

Сырой антрацит непрерывно загружают в прокалочную камеру 1 через верхнюю его горловину самотеком по соответствующим течкам (не показаны). На верхний электрод 2 и нижний 3 подают напряжение (порядка 55 В) и осуществляют прокалку материала при токе силой 5-6 кА. Выпуск прокаленного антрацита осуществляют циклически через труботечки 5 с интервалом в один час.


Опытная эксплуатация показала, что электросопротивление прокаленного антрацита составило 9-102Ом·м, что соответствует требованиям его использования при производстве электродной массы и превышает показатели прокалки на электрокацинаторах известных конструкций.

Отметим также, что выполнение прокалочной камеры в виде вертикального цилиндра не обеспечивает эффективного нагревания сыпучего материала отходящими газами, так как последние, поднимаясь вверх, охлаждаются и, сокращаясь в объеме, выходят из камеры, неравномерно распределяясь по сечению камеры.


Задачей предлагаемого изобретения является создание конструкции прокалочной камеры, обеспечивающей глубокую и равномерную прокалку углеродистых материалов и надежную работу нижнего электрода с электроконтактным узлом подвода электроэнергии за счет упрощения его конструктивного исполнения.


Задача решается тем, что прокалочная камера выполнена бочкообразной формы, т.е. переменного поперечного сечения, а нижний электрод выполнен составным из угольных блоков, уложенных друг на друга соосно в горизонтальной плоскости в диаметральном направлении нижней части прокалочной камеры, при этом концевые части электрода помещены в угольную футеровку прокалочной камеры между разгрузочными каналами (труботечками).


Действительно, выполнение прокалочной камеры с переменным поперечным сечением позволяет решить вопрос глубокой, равномерной прокалки сыпучих углеродистых материалов за счет стабилизации концентрации отходящих газов в любом сечении верхней части камеры по всей ее высоте.
