Очумелые ручки 3 - Карманный осциллограф

В начале 80-х я, молодой специалист по конструированию радиоэлектронной аппаратуры, подрабатывал частным ремонтом бытовой радиоэлектронной аппаратуры: радиоприёмников, радиол, магнитофонов, усилителей, электромузыкальных инструментов и т.п.

Однако для серьезного ремонта одного авометра было мало. Требовался широкополосный синусоидальный генератор и осциллограф.

Простите, отвлекусь в терминологическую сферу. Я педант! Прибор для визуального наблюдения электрических колебаний на экране правильно надо называть "осциллоскоп". Именовать его осциллографом - это как телескоп назвать телеграфом :) "Осциллограф" - тот, что рисует колебания на бумажной ленте. Да, как кардиограмму. Кардиограф, энцефалограф и полиграф (детектор лжи) - вот разновидности настоящего осциллографа. Кстати, конструкция регистратора кожно-гальванической реакции - одного из ключевых элементов полиграфа - была темой моей дипломной работы.

Отвлекся, ещё раз извините. Раз так уж повелось, буду, как все, звать осциллоскоп осциллографом.

Осциллограф в те времена - такой сундучок размером с чемодан. Самые маленькие и современные были размером с атташе-кейс, именуемый в те времена у нас "дипломатом", но в два-три раза потолще.

Собрать миниатюрный генератор в эпоху транзисторов и микросхем было для меня парой пустяков, а вот смастерить компактный осциллограф, который не слишком обременительно таскать с собой для выполнения ремонта на дому у клиента, было почти невыполнимой задачей!

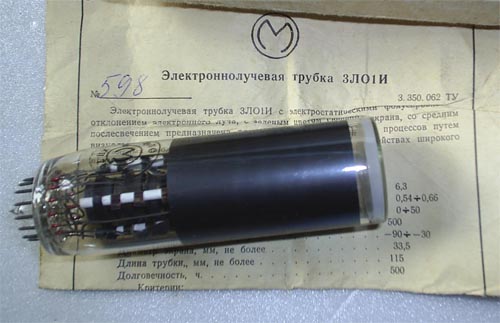

Но со временем я её решил, с большим трудом (и довольно задорого) раздобыв самую маленькую производимую в СССР электронно-лучевую трубку 3ЛО1И (3,35 см в диаметре, 11,5 см в длину). Результатом моих трудов стал карманный осциллограф. Коробочка размером примерно с две сложенные вместе сигаретные пачки (12 х 3,5 х 6 см !!!) с круглым экранчиком в одном из торцов.

Высоковольтный блок питания (на второй анод трубки надо +500 Вольт, на отклоняющие пластины ±100В, на модулятор - до -90В) размещался в сетевой вилке, размером существенно покрупнее чем зарядное устройство для современного смартфона. Очень тяжело было достать миниатюрные переключатели для выбора диапазона частот и чувствительности. Удалось раздобыть лишь один - он стал переключателем диапазонов. А делитель входного сигнала разнёс по нескольким входным гнёздышкам на боку коробочки.

В итоге я выезжал к клиентам с небольшим портфельчиком, где размещались все необходимые инструменты (паяльник - куда без него!), приборы (включая осциллограф!) и ходовые запчасти.

Моё творение стало предметом острой зависти со стороны коллег-конкурентов, и, спустя полгода успешной халтуры с приличными гонорарами (я брался чинить то, от чего другие мастера отворачивались), портфельчик у меня всё же спёрли...
