Приложение. 2. Магические кладки. Ч. 3

Предыдущую часть см. по ссылке:
http://proza.ru/2025/08/17/1648

Этот Вариант магической одно-двухрядной кладки автор использовал для проекта берегозащитного сооружения в Крыму длиной 400 метров. Проект рассматривался на Коллегии ММФ, но принят был более дешовый вариант, предложенный институтом Черноморниипроект. Однако в конце ноября 2023 года произошел "шторм века" и конструкция довольно сильно пострадала от восьмиметровых волн.
Предварительные габариты секции оказались следующими:

23.5 х 7.8 х 8.1 м (длина, ширина, высота).

Желательно было использовать блоки массой более 150 тонн. При этом оказалось, что число курсов n=3. Тогда исходные данные в программе следующие:

rem Программа выбора Магической кладки номер 3
lmax=28:bmin=12
l=21:b=16:n=3
t=0.02:ro=2.4
L=84:B=28:Br0=7.8:Lr0=23.5
Hr=8.1
for M=150 to 300 step 10
dM=1.0

Минимум суммы отклонений четырех главных параметров otkl=0.1733 оказался при массе блоков М=170 тонн. Коэффициент масштаба k=0.28 м, основной критерий кладки К = 2.341. Высота каждого блока h=2.71 м. Следовательно, проектные габариты секции:

23.50 х 7.72 х 8.13 м (длина, ширина, высота).

По данному проекту перекрытия швов в направлении длины секции L: 3*0.28-0.02 = 0.82 м. При массе же блоков 170 т минимум перекрытий по нормам не должен быть менее 0,72 м. То есть никаких нарушений тут нет. В направлении ширины стенки В перекрытия более внушительные (3.34 м).

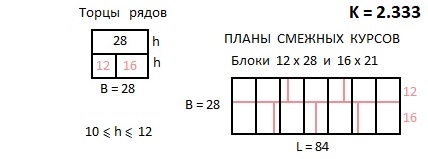

Габариты двух типов блоков:

7.82 х 3.34 х 2.71 м ; масса 169.88 т ;
5.86 х 4.46 х 2.71 м ; масса 169.99 т.

Продолжение см. по ссылке:
http://proza.ru/2025/08/19/824

18 августа 2025 г.
