Приложение. 2. Магические кладки. Ч. 4

Предыдущую Часть 3 см. по ссылке;
http://proza.ru/2025/08/18/1544

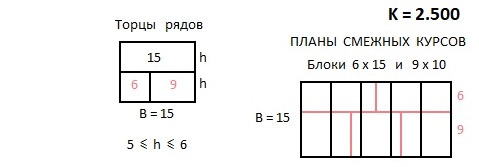

Одно-двухрядная магическая кладка. Довольно компактная и ее длина L=30. Ширина В=15, то есть соотношение габаритов L/B=2. Перекрытия швов идеальны. Минимальное перекрытие швов в направлении длины рядов L равно 2 ед. Высота блоков, как видно из иллюстрации возможна от 5 до 6 ед. Если масса блоков равна 100 тоннам, то в одном из проектов получились следующие реальные параметры:

12.9 х 6.4 х 7.6 м

Верхняя часть проги следующая:

rem Программа выбора Магической кладки номер 4
lmax=15:bmin=6
l=10:b=9:n=3
t=0.02:ro=2.4
L=30:B=15:Br0=6.4:Lr0=12.9
Hr=7.6
for M=80 to 150 step 10
dM=1.0

Тогда в оптимальном случае сумма отклонений главных параметров otkl = 0.1100 и проектные габариты трехрядной секции:

12,88 х 6,43 х 7.59 м;

Габариты же двух типов блоков и их массы:

2.56 х 6.43 х 2.53 м ; масса  99.95 т ;
3.85 х 4.28 х 2.53 м ; масса 100.05 т.

Основной критерий кладки К = 2.512.

Соотношения сторон полностью удовлетворяют требованиям норм, ибо:

6,43/2.53=2.54 < 3  и высота блоков h=2,53 м практически совпадает с минимальным габаритом одного из блоков.

Минимальное перекрытие швов при коэффициенте масштаба k=0.43 м равно:
0.43*2-0,02=0.84 м , что является вполне допустимой величиной.

Следующую часть см. по ссылке:
http://proza.ru/2025/08/19/1732

19 августа 2025 г
