Приложение. 2. Магические кладки. Ч. 9

Предыдущую часть см. по ссылке:
http://proza.ru/2025/08/22/1682

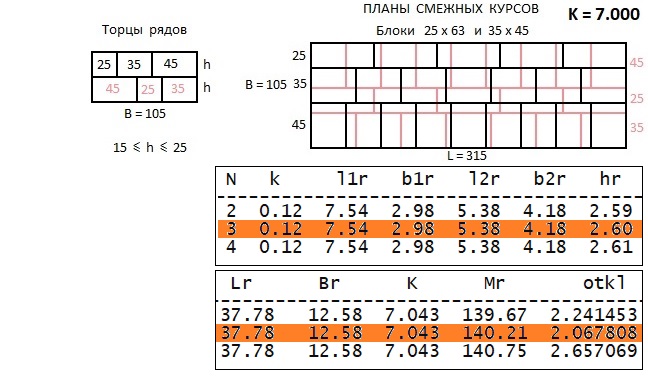

За полсотни лет разработок кладок из правильных блоков было выполнено более тысячи проектов. Жемчужиной среди них оказывались магические кладки из двух типов элементов равной массы. В иллюстрации приведен один из вариантов оптимального  раскроя секции волнолома, имеющей габариты 38.0 х 12.6 х 13.0 м (длина, ширина, высота). Опять же стояла задача выявить оптимальную массу каждого массива. Начальная часть программы для решения поставленной задачи:

rem Программа выбора Магической кладки номер 9
lmax=63:bmin=25
l=45:b=35:n=5
t=0.02:ro=2.4
L=315:B=105:Br0=12.5:Lr0=36
Hr=13
for M=100 to 300 step 10
dM=1

Из таблицы видно (см. оранжевую строку), что массу блока выгодно принимать равной 140 тонн. В этом случае размеры секции окажутся такими:
37.78 х 12.58 х 13.0 м ; габариты де двух типов блоков следующие:
7.54 х 2.98 х 2.60 м ;  масса 140.21 т.;
5.38 х 4.18 х 2.60 м ;  масса 140.33 т.
 Коэффициент масштаба k=0.12 м  и минимальное перекрытие швов равно 82 см, а минимальное перекрытие между рядами в смежных курсах равно  1.18 м.
