Приложение. 2. Магические кладки. Ч. 10

Предыдущую часть см. ро ссылке:
http://proza.ru/2025/08/24/1058

Этот проект, хоть и довольно точно вписался в заданные параметры секции оградительного сооружения, но имеет слишком небольшие перекрытия швов. В направлении длины рядов для 200-тонных блоков нужно иметь минимум 76 см, а в данном варианте оказалось 68 см. В поперечном направлении, то есть перекрытия между рядами смежных курсов для 200-тонных блоков должны быть минимум 113 см, а у нас - всего те же 68 см.
Однако, если в результате прогресса качество бетона окажется заметно выше, то и данный десятый вариант можно принять с успехом.
Итак, были заданы габариты секции:

39.2 х 14.0 х 15.0 м

Начальная часть программы:

rem Програма выбора Магической кладки номер 10
lmax=56:bmin=25
l=40:b=35:n=5
t=0.02:ro=2.4
L=280:B=100:Br0=14:Lr0=39.2
Hr=15
for M=100 to 300 step 10
dM=1

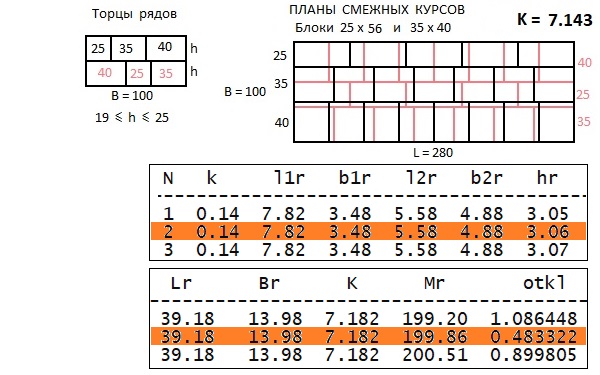

По данному проекту получено:

39.18 х 13.98 х 15.30 м.

То есть практически одно и то же за исключением высоты блоков 3.06 м  (вместо заданных 3.00 м).
Коэффициент масштаба k = 0.14 м, основной критерий кладки K=7.182, что довольно близко к значению К для математической кладки 7.143.

Габариты двух типов блоков:

7.82 х 3.48 х 3.06 м ; масса 199.86 т ;
5.58 х 4.88 х 3.06 м ; масса 199.98 т.

Продолжение см. по ссылке:


24 августа 2025 г.
