Приложение. 2. Магические кладки. Ч. 19

Предыдущую часть см. по ссылке:
http://proza.ru/2025/08/29/1073
Кладка эта уникальная, но имеет существенный недостаток - малые перекрытия швов как между блоками в направлении длины секции L, таки и между рядами смежных курсов, то есть в направлении ширины секции В.

Исходные данные по габаритам секции: 40.5 х 14.7 х 16.3 м (длина, ширина, высота). Начало программы:

rem Программа выбора Магической кладки номер 19
lmax=72:bmin=56
l=64:b=63:n=5
t=0.02:ro=2.4
L=504:B=184:Br0=14.7:Lr0=40.5
Hr=16.3
for M=100 to 300 step 10
dM=1

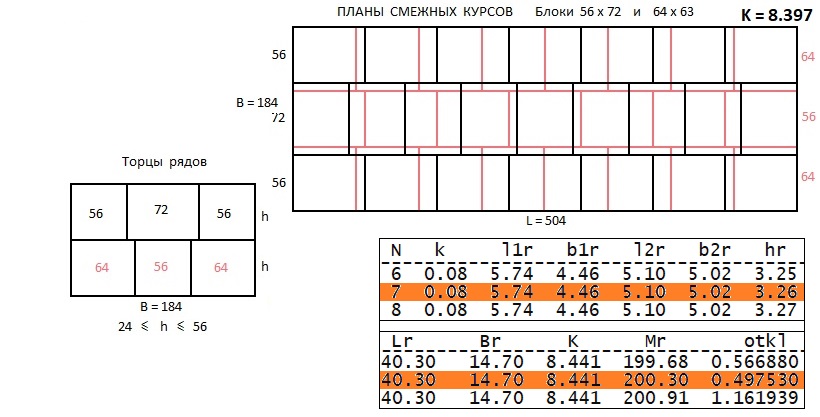

В результате счета получен оптимальный вариант при массе блоков 200 тонн. Коэффициент масштаба k=0.08 м. Проектные габариты секции получились следующими:
40.30 х 14.70 х 16.30 м . Габариты двух типов блоков:
5.74 х 4.46 х 3.26 м ; масса 200.30 т ;
5.10 х 5.02 х 3.26 м ; масса 200.31 т.

Как и говорилось выше, с перекрытиями швов тут такая проблема: в направлении длины секции минимум оказался 0.70 м, а с учетом массы 200 тонн минимум должен быть 1.48 м. То есть в два раза больше. Еще хуже в ортогональном направлении: там получились перекрытия 0.62 м, а должно быть в три с половиной раза больше, то есть 2.22 м. В принципе данную кладку можно использовать в районах, где штормы довольно умеренные.

Основной критерий кладки К=8.411.

Следующую часть см. по ссылке:


30 августа 2025 г.
