Приложение. 2. Магические кладки. Ч. 21

Предыдущую часть см. по ссылке:
http://proza.ru/2025/08/31/324

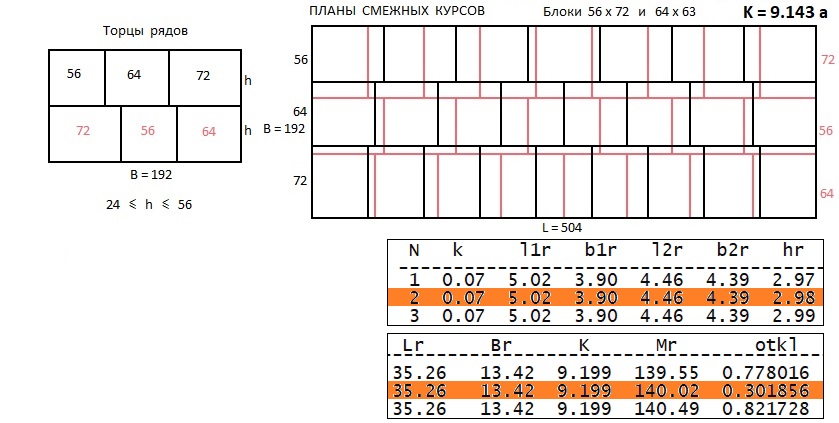

В коллекции магических кладок есть несколько вариантов, у которых длина рядов L=504. К сожалению данная серия кладок имеет существенный недостаток - малые перекрытия швов. Тем не менее автор решил включить эти структуры, ибо они действительно магические, то есть все блоки имеют равную массу и их всего два типа. Очередной проект показан в иллюстрации. Были заданы следующие габариты секции оградительного сооружения:
35.0 х 13.4 х 14.9 м  (длина, ширина, высота).
Требовалось выявить оптимальный вариант при котором масса блоков находилась бы в интервале от 100 и 200 тонн. Начальная часть программы:

rem Программа выбора Магической кладки номер 21
lmax=72:bmin=56
l=64:b=63:n=5
t=0.02:ro=2.4
L=504:B=192:Br0=13.4:Lr0=35
Hr=14.9
for M=100 to 200 step 10
dM=0.8

Самое удивительное, что оптимум оказался именно в обозначенном интервале значений М. а именно при М=140 тонн. В данном случае проектные габариты секции оказались следующими:
35.26 х 13.42 х 14.90 м (длина, ширина, высота).
Минимальная сумма отклонений otkl=0.3019
Высота блоков h=2.98 м, число курсов n=5.
Основной критерий кладки К = 9.199.
Насчет перекрытий швов. Они оказались явно недостаточными. По длине L - всего 0.47 м, а минимум должен быть не менее 0.67 м. Еще хуже с перекрытиями швов по ширине стенки В: оказались равными 0.54 м, а должны не менее 1.01 м.

Следующую часть см. по ссылке:


21 августа 2025 г.
