Приложение. 2. Магические кладки. Ч. 20

Предыдущую часть см. по ссылке:
http://proza.ru/2025/08/30/705

Это одна из лучших схем магических кладок. По ней удалось выполнить более десятка проектов секции для волнолома из блоков массой более 100 тонн. В предлагаемом варианте желательно было применять блоки массой от 100 до 200 т с шагом 10 тонн. То есть необходимо было выявить оптимальную массу М. Габариты секции приблизительно следующие:
23.7 х 13.5 х 14.5 м. Начальная часть программы:

rem Программа выбора Магической кладки номер 20
lmax=35:bmin=20
l=28:b=25:n=5
t=0.02:ro=2.4
L=140:B=80:Br0=13.5:Lr0=23.7
Hr=14.5
for M=100 to 200 step 10
dM=0.5

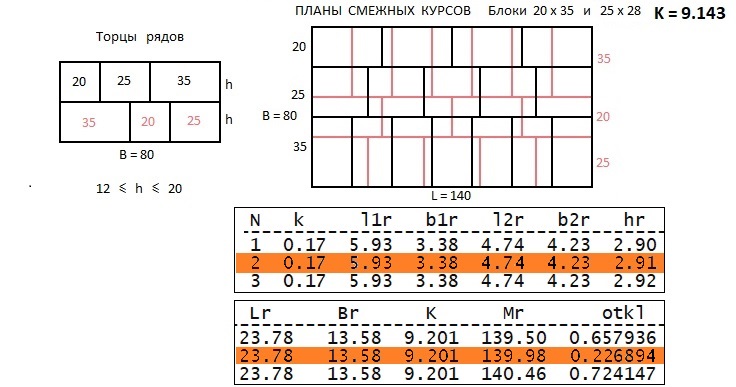

Из полученной серии таблиц стало ясно, что минимум отклонений окажется при М=140 тонн. Коэффициент масштаба k = 0.17 м. Проектные габариты секции:
23.78 х 13.58 х 14.55 м. Габариты двух типов блоков следующие:
5.93 х 3.38 х 2.91 м ; масса 139.98 т ;
4.74 х 4.23 х 2.91 м ; масса 140.03 т.
Отклонение от наиболее важных параметров otkl=0.2269.
Минимальные перекрытия швов в направлении длины L равны 0.66 м. А с учетом 140-тонных блоков 0.67 м, то есть практически совпали. Минимальные перекрытия швов между рядами оказались довольно внушительными - целыми 1.68 м, что намного превысило допустимой величины  1.01 м.

Основной критерий кладки оказался равным K = 9.201.

Следующую часть см. по ссылке:


31 августа 2025 г.
