Приложение. 2. Магические кладки. Ч. 22

Предыдущую часть см. по ссылке:
http://proza.ru/2025/08/31/1186

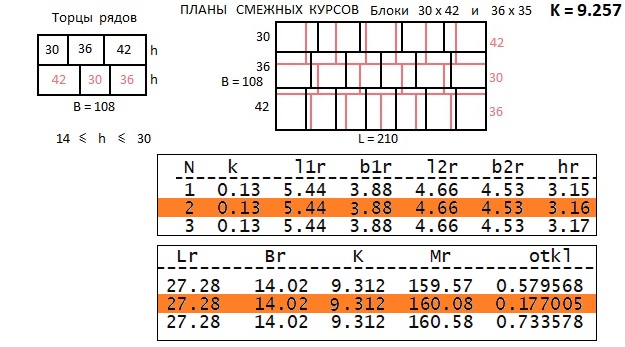

Для одного из проектов хорошо подошла данная магическая кладка. Но опять же даже визуально видим, что перекрытия швов недостаточно благоприятные. В конце данной часть этот вопрос проанализируем и сделаем соответствующий вывод. Итак, заданы следующие габариты секции:
27.2 х 14.0 х 15.8 м (длина, ширина, высота). Кладка пяти курсовая и, следовательно, высота каждого блока  h=3.16 м. Минимум отклонений основных параметров otkl=0.177.  Проектные габариты секции следующие:
27.28 х 14.02 х 15.80 м (длина, ширина, высота).
Коэффициент масштаба k=0.13 м. Габариты двух типов блоков:
5.44 х 3.88 х 3.16 м ; масса 160.08 т ;
4.66 х 4.53 х 3.16 м ; масса 160.10 т.
Основной критерий кладки К = 9.312 .
Теперь о перекрытиях швов. В направлении длины рядов L мы имеем 0.13 * 5-0.02=0.63 м. В направлении   ширины стенки В минимальное перекрытие: 0.13*6-0.02= 0.76.
С учетом же массы блоков 160 тонн минимальные значения перекрытий должны быть соответственно 0.70 м и 1.05 м. Имеем заметные отрицательные различия.

Следующую часть см. по ссылке:


1 сентября 2025 г.
