Приложение. 2. Магические кладки. Ч. 23

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/01/1430

Дипломнику понадобилось сделать разбивку секции на минимальное количество блоков массой 115 тонн. Габариты секции:
30.2 х 12.5 х 14.8 м (длина, ширина,высота).
В такой постановке задачу можно решить только в случае, когда все элементы кладки имеют именно такую массу. Программа автора позволяет решить проблему в считанные секунды, если ввести в нее исходные параметры:

rem Программа выбора Магической кладки номер 23
lmax=81:bmin=56
l=72:b=63:n=5
t=0.02:ro=2.4
L=504:B=207:Br0=12.5:Lr0=30.2
Hr=14.8
M=115
dM=0.8

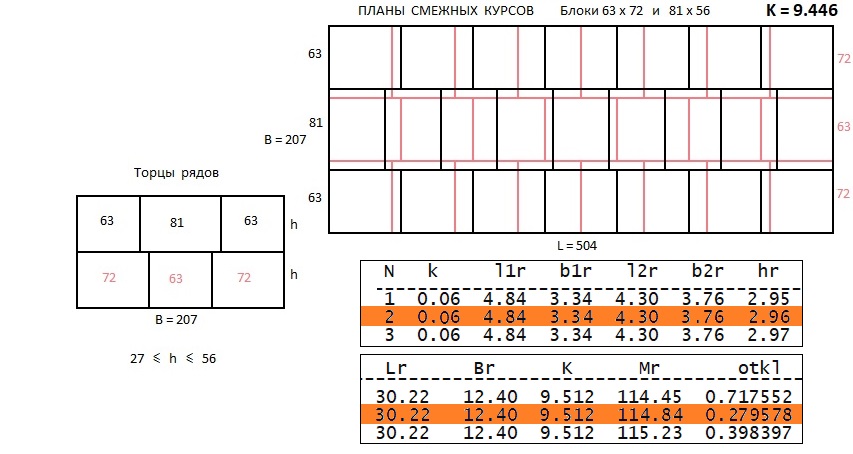

Естественно, что в самом конце проги пришлось убрать команду "next M" и в результате получить только одну таблицу, в которой минимум отклонений важных параметров оказался минимальным: otkl=0.2796. Магическая кладка номер 23 оказалась самой близкой к заданным Lr и Br, поскольку их отношение равно примерно 2.435, а по заданию 30.2/12.5 ~ 2.416. Из всех сорока пяти МК упомянутая МК - наиболее близкая. Из распечатки таблицы видно, что проектные габариты секции:
30.22 х 12.40 х 14.80 м (длина, ширина, высота). Габариты двух типов блоков:
4.84 х 3.34 х 2.96 м ; масса 114.84 т ;
4.30 х 3.76 х 2.96 м ; масса 114.86 т.

Коэффициент масштаба k= 0.06 м. Основной критерий кладки K = 9/512.

Структура разбивки двух смежных курсов оказалась симметричной относительно срединных осей. Однако опять же размеры перекрытий швов желают лучшего.

Следующую часть см. по ссылке:
