При строительстве важного предприятия Сибири потребовался мощный заглубленный фундамент для парового молота со 100-тонной падающей частью. Было рассмотрено много вариантов фундамента. Автор предложил заглубленный в землю фундамент из двух курсов кладки бетонных блоков массой 250 тонн каждый. Предварительные его габариты следующие:
22.2 х 17.7 х 6.4 м (длина, ширина, высота)
Оптимальные параметры кладки и, главное - рациональная масса каждого блока была найдена по программе, начальная часть которой следующая:

rem Программа выбора Магической кладки номер 24
lmax=20:bmin=12
l=16:b=15:n=2
t=0.02:ro=2.4
L=60:B=48:Br0=17.7:Lr0=22.2
Hr=6.4
for M=200 to 300 step 5
dM=0.8

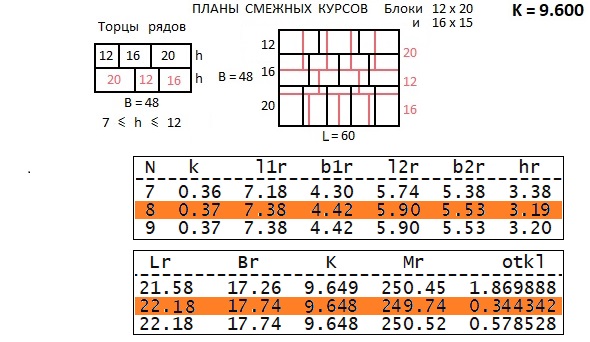

Таблица, в которой минимум отклонений от основных заданных параметров равен otkl=0.3443, представлена в иллюстрации. Проектные габариты секции кладки оказались следующими:
22.18 х 17.74 х 6.38 м  (длина, ширина, высота).
Габариты двух типов блоков:
7.38 х 4.42 х 3.19 м ; масса 249.74 т ;
5.90 х 5.33 х 3.19 м ; масса 249.79 т.

Минимальные перекрытия швов:
по длине секции L равны 0.37*3-0.02 = 1.19 м;
по ширине секции В равны 0.37*4-0.02 = 1.46 м.
Это вполне достаточные величины.
Основной критерий кладки К = 9.648.
