Еще один проект, который был осуществлен дипломником МГСУ. Секция волнолома с расчетными габаритами: 23.0 х 13.0 х 13.6 м (длина, ширина, высота). Пяти курсовая кладка. Однако потребовалось соблюсти ограниченное условие для массы бетонных блоков: 100<M<125 т. Эти исходные данные для магической кладки номер 25:

rem Программа выбора Магической кладки номер 25
lmax=49:bmin=30
l=42:b=35:n=5
t=0.02:ro=2.4
L=210:B=119:Br0=13:Lr0=23
Hr=13.6
for M=100 to 125 step 5
dM=0.8

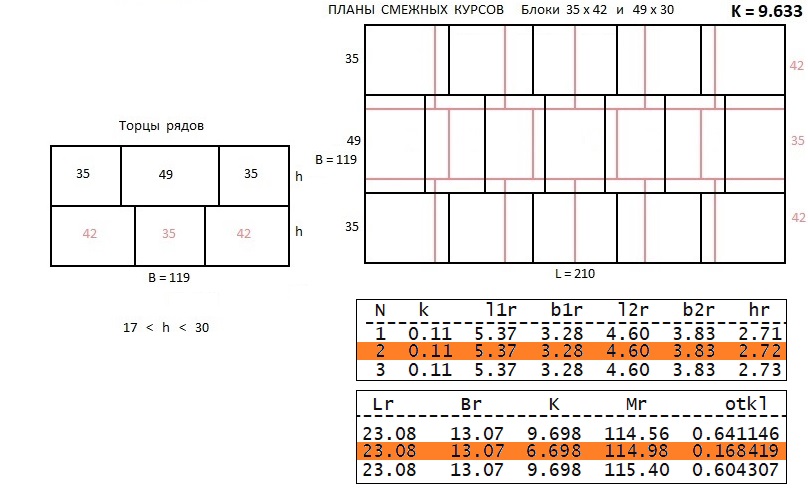

Из таблицы видно, что оптимальным будет вариант при котором М = 115 тонн. Тогда отклонения основных параметров otkl = 0.1684. Проектные габариты секции:
23.08 х 13.07 х 13.60 м (длина, ширина, высота). Габариты двух типов блоков:
5.37 х 3.28 х 2.72 м ; масса 114.98 т ;
4.60 х 3.83 х 2.72 м ; масса 115.01 т .

 Коэффициент масштаба k=0.11 м ; основной критерий кладки К=9.698.
