Приложение. 2. Магические кладки. Ч. 27

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/06/505

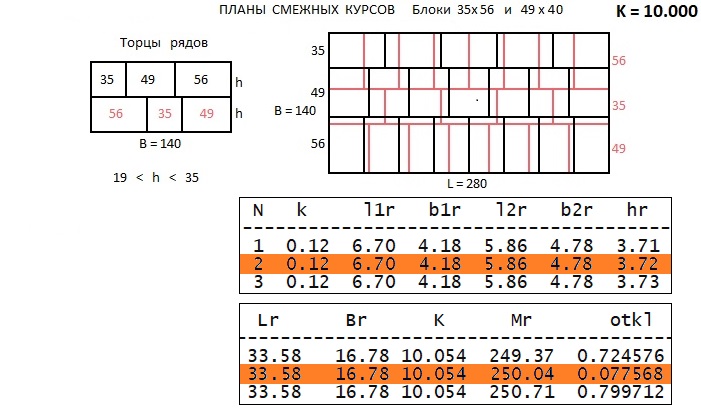

Довольно красивая магическая кладка из двух типов блоков равной массы, но визуально видно, что минимальные перекрытия швов как между блоками так и между рядами не совсем удовлетворительные. В конце этой части покажем это с конкретными числами. Данная структура пригодилась для проектирования секции волнолома с габаритами:
33.6 х 16.4 х 18.6 м ; (длина, ширина, высота). Нужно было оптимизировать число курсов n  и массу каждого блока М. Начальная часть программы:

rem Программа выбора Магической кладки номер 27
lmax=56:bmin=35
l=49:b=40:n=5
t=0.02:ro=2.4
L=280:B=140:Br0=16.8:Lr0=33.6
Hr=18.6
for M=200 to 300 step 5

Как видно из данного текста, лучше всего было принять пять курсов кладки их блоков массой 250 тонн. Тогда проектные габариты секции:
33.59 х 16.78 х 18.60 м.
То есть высота каждого блока h=3.72 м.
Коэффициент масштаба k=0.12 м. Габариты двух типов блоков:
6.70 х 4.18 х 3.72 м ; масса 250.04 т ;
5.86 х 4.78 х 3.72 м ; масса 250.08 т.
 Минимальное перекрытие швов по длине ряда: 5*0.12-0.02=0.58 м
 Минимальное перекрытие швов по ширине курса: 7*0.12-0.02=0.82 м

Однако с учетом массы 250 тонн данные минимальные перекрытия должны быть соответственно равны 0.81 м  и  1.22 м.

Основной критерий кладки К = 10.054.

Следующую часть см. по ссылке:


6 сентября 2025 г.
