Конструкция пала - столбовая магическая кладка для швартовки крупнотоннажных судов. Основные габариты: 21.5 х 19.7 х 24.0 м (длина, ширина, высота).
Найти нужно оптимальные: число курсов, массу каждого блока. Простым перебором вариантов было установлено, что рационально принять восемь курсов кладки. Чтобы найти габариты блоков и, следовательно их оптимальную массу, начало программы принято следующим:

rem Программа выбора Магической кладки номер 28
lmax=25:bmin=12
l=20:b=15:n=8
t=0.02:ro=2.4
L=60:B=55:Br0=19.7:Lr0=21.5
Hr=24
for M=100 to 300 step 10
dM=0.8

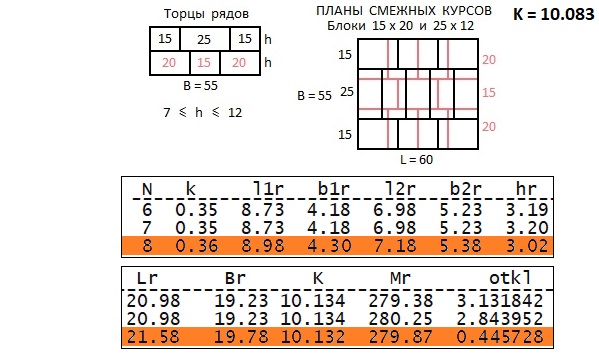

Оказалось, что оптимальная М = 280 тонн. При этом минимальная сумма отклонений равна otkl=0.4457. Коэффициент масштаба k=0.36 м. Проектные габариты пала:
21.58 х 19.78 х 24.16 м (длина, ширина, высота).
Габариты двух типов блоков:
8.98 х 4.30 х 3.02 м ; масса 279.87 т ;
7.18 х 5.38 х 3.02 м ; масса 280.00 т.

Все перекрытия оказываются больше нормативных значений.
Основной критерий кладки  К = 10.132.
