Приложение. 2. Магические кладки. Ч. 30

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/08/1375

Это одна из самых замечательных магических кладок, которую можно использовать в качестве головной секции оградительного сооружения. Мне встретился дипломный проект волнолома, в котором секция была сконструирована весьма нерационально. Например, количество типов блоков оказалось ровно семи, причем их массы разнялись в широких пределах: от 70 до 210 тонн. У двух типов блоков оказались нарушения в соотношении габаритов. Автор предложил более оптимальный вариант для секции с габаритами:
25.2 х 13.6 х 14.0 м (длина, ширина, высота).
Число курсов n = 5.
Эти данные были введены в начальную часть программы:

rem Программа выбора Магической кладки номер 30
lmax=81:bmin=35
l=63:b=45:n=5
t=0.02:ro=2.4
L=315:B=171:Br0=13.6:Lr0=25.2
Hr=14
for M=100 to 200 step 5
dM=1.5

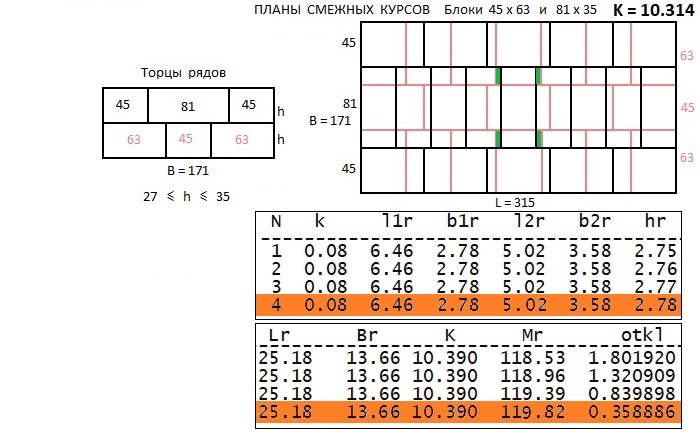

Рациональные проектные габариты секции:
25.18 х 13.66 х  13.90 м (длина, ширина, высота).
 Сумма отклонений важных параметров: otkl=0.3589. Коэффициент масштаба k=0.08 м, а масса каждого блока - практически 120 тонн.
Габариты двух типов блоков следующие:
6.46 х 2.78 х 2.78 м ; масса 119.82 т ;
6.02 х 3.58 х 2.78 м ; масса 119.91 т.

Все перекрытия швов оказались в норме. Хотя в четырех местах (причем в самом центре курсов) минимум перекрытий оказался равным 5*0.08-0.02=0.38 м (по нормам минимум должен быть 0.64 м). Однако данные случаи оказались значительно менее 4 процентов от всех перекрытий. Они выделены зеленым цветом. По нормам такое положение вещей допускается. Основной критерий кладки К=10.390.

Следующую часть см. по ссылке:



10 сентября 2025 г.
