Приложение. 2. Магические кладки. Ч. 34

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/13/832

Данная магическая кладка была использована в пяти различных проектах. В лучшем из вариантов габариты секции были заданы следующие:
30.7 х 17.5 х 18.7 м (длина, ширина, высота).
Количество рядов - пять. Шапка программы, которая выявляет оптимальный вариант:

rem Программа выбора Магической кладки номер 34
lmax=64:bmin=35
l=56:b=40:n=5
t=0.02:ro=2.4
L=280:B=160:Br0=17.5:Lr0=30.7
Hr=18.7
for M=150 to 300 step 10
dM=1.2

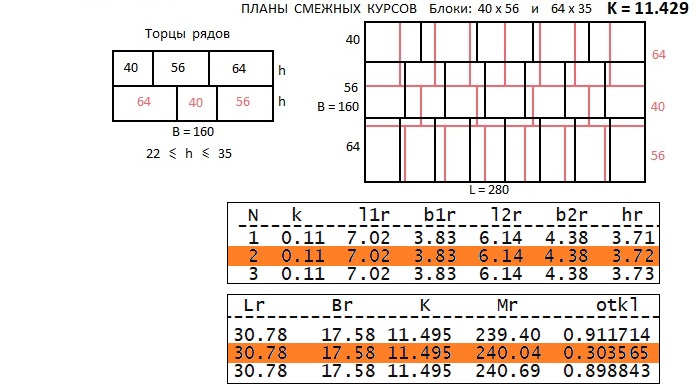

Из таблицы в иллюстрации видно, что проектные габариты секции следующие:
30.78 х 17.58 х 18.60 м )длина, ширина, высота).

Коэффициент масштаба k=0.11 м, масса каждого блока М = 240 тонн, высота блоков h=3.72 м, основной критерий кладки К=11.495, минимум невязок otkl = 0.3036.

Габариты двух типов блоков:

7.02 х 3.83 х 3.72 м ; масса 240.04 т ;
6.14 х 4.28 х 3.72 м : масса 240.10 т.

Минимальные перекрытия швов в данном варианте, к сожалению, недостаточны: в гнароавдлении длины ряда L - всего 53 см (на 27 см. меньше нормативного значения), в направлении ширины секции В - всего 86 см (на 34 см меньше нормативного). Правда, в общем объеме перевязок, таких случаев довольно мало. Это хорошо видно из совмещенных планов смежных курсов.
