Приложение. 2. Магические кладки. Ч. 37

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/17/704

С данным проектом дипломник ниак не смог найти даже приблизительно хорошее решение. У него никак не увязывались следующие ограничения: число курсов кладки n не должно выходить за пределы 3 ... 8, а масса каждого блока - за пределы 100 ...150 тонн. Заданы следующие габариты секции оградительного сооружения:
28.3 х 17 х 17.9 м ; (длина, ширина, высота). Перебор вариантов для n вручную показал, что возможно решение только при n=7. Эти данные были заложены в вводную часть программы:

rem Программа выбора Магической кладки номер 37
lmax=81:bmin=35
l=63:b=45:n=7
t=0.02:ro=2.4
L=315:B=189:Br0=17:Lr0=28.3
Hr=17.9
for M=100 to 150 step 5
dM=1.0

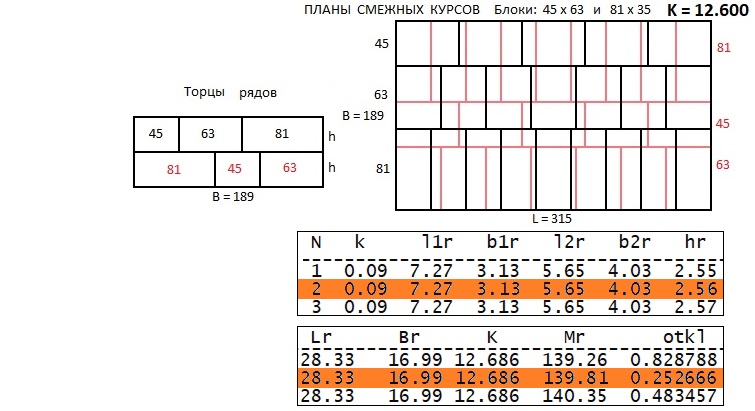

Минимум отклонений главных параметров кладки оказался равным otkl=0.2527 при массе каждого блока М = 140 тонн. Проектные габариты секции следующие:
28.33 х 16.99 х 17.92 м (длина, ширина, высота).

Следовательно высота каждого блока h=2.56 м, коэффициент масштаба k=0.09 м , основной критерий кладки К = 12.686.

Габариты двух типов блоков:

7.27 х 3.13 х 2.56 м ; масса 139.81 т ;
5.65 х 4.03 х 2.56 м ; масса 139.90 т.

Перекрытия швов вдоль длины L нарушены только в четырех местах и на 24 см меньше, чем необходимо для блоков массой 140 тонн. Перекрытия швов вдоль ширины В превысили нормы на 59 см.

Следующую часть см. по ссылке:



17 сентября 2025 г.
