Приложение. 2. Магические кладки. Ч. 36

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/15/1061

Очередная магическая кладка с соотношением габаритов в основании L/B=1.818... структура имеет явный недостаток в размерах перекрытий швов, правда в довольно редких местах. Численные значения этих минимальных перекрытий покажем ниже на конкретном примере. Даны габариты секции:
32.4 х 17.8 х 19.8 м (длина, ширина, высота).

Составим шапку нашей основной программы:

rem Программа выбора Магической кладки номер 36
lmax=81:bmin=40
l=72:b=45:n=6
t=0.02:ro=2.4
L=360:B=198:Br0=17.8:Lr0=32.4
Hr=19.8
for M=150 to 300 step 5
dM=1.0

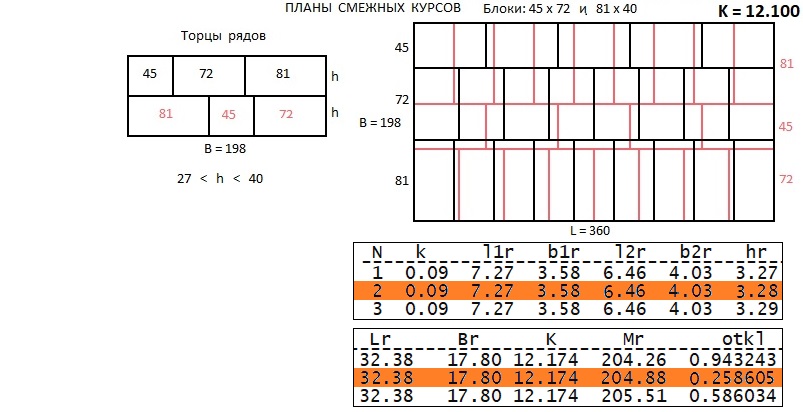

В результате получим часть таблицы, что в иллюстрации. В ней - оптимальный вариант при количестве курсов n = 6. Минимум отклонений otkl=0.2586 будет наблюдаться при массе каждого блока M=205 тонн. При этом коэффициент масштаба k=0.09 м, основной критерий кладки К=12.174, а проектные габариты секции:
32.38 х 17.80.19.68 м (длина, ширина, высота).
То есть высота каждого блока h=3.28 м.
Габариты двух типов блоков:

7.27 х 3.58 х 3.28 м ; масса 204.88 т ;
6.46 х 4.03 х 3.28 м ; масса 204.94 т.

Минимальные перекрытия швов вдоль длины L оказались на 33 см меньше допустимых 79 см, а минимальные перекрытия вдоль ширины секции В оказались уже на 68 см меньше допустимых 114 см.
