Приложение. 2. Магические кладки. Ч. 38

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/17/1434

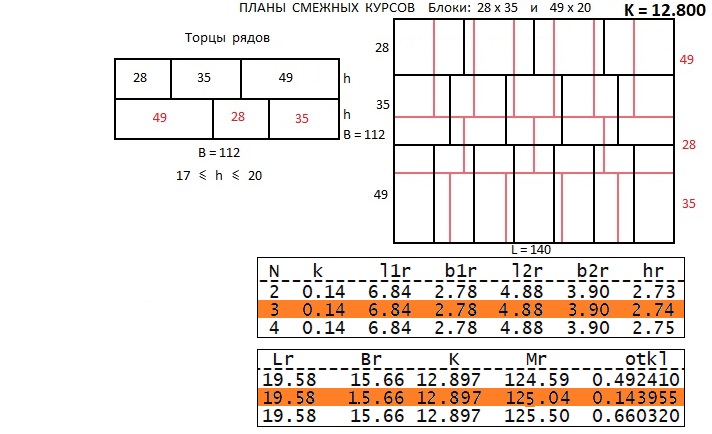

По тридцать восьмой магической кладке было сделано 9 проектов, наилучший из которых приведен в иллюстрации. Даны приблизительные габариты головной секции оградительного сооружения:
19.6 х 15.7 х 16.4 м (длина, ширина, высота).
Нужно было выявить число курсов n и оптимальную массу каждого блока М не более 150 тонн. Перебором вариантов установлено, что n=6. Исходные данные для расчета - см. по "шапке" программы:

rem Программа выбора Магической кладки номер 38
lmax=49:bmin=20
l=35:b=28:n=6
t=0.02:ro=2.4
L=140:B=112:Br0=15.7:Lr0=19.6
Hr=16.4
for M=100 to 150 step 5
dM=1.0

Минимум отклонений оказался равным otkl=0.1440, коэффициент масштаба k=0.14 м, основной критерий кладки К=12.897, масса каждого блока М=125 тонн. Проектные габариты секции:
19.58 х 15.66 х 16.44 м (длина, ширина, высота).
Габариты двух типов блоков:

6.84 х 2.78 х 2.74 м ; масса 125.04 т ;
4.88 х 3.90 х 2.74 м ; масса 125.15 т.

Минимальные перекрытия швов вдоль длины L оказались на 11 см меньше допустимых 0.65 м, зато перекрытия швов вдоль ширины стенки В превысили минимум на целых 101 см.

Следующую часть см. по ссылке:


18 сентября 2025 г.
