Приложение. 2. Магические кладки. Ч. 39

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/18/131

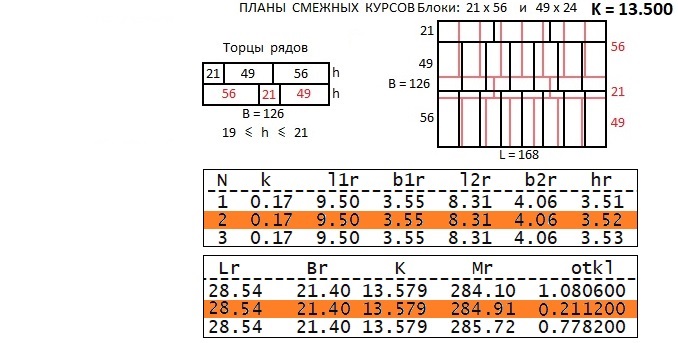

Это почти квадратная в плане магическая кладка. Она трехрядная и потому блоки оказались предельно вытянутыми. В целочисленных единицах это 56 х 21 и 49 х 24. Один из вариантов проекта с заданными габаритами секции:
25.5 х 21.4 х 21.2 м (длина, ширина, высота). Скорее всего - это секция подводного волнолома. Данное сооружение в основном препятствует миграции нансов в акваторию порта. Проект был выполнен при помощи начальной части программы:

rem Программа выбора Магической кладки номер 39
lmax=56:bmin=21
l=49:b=24:n=6
t=0.02:ro=2.4
L=168:B=126:Br0=21.4:Lr0=28.5
Hr=21.2
for M=150 to 300 step 5
dM=1.0

Оптимальное число курсов n=6, проектные габариты секции:
28.54 х 21.40 х 21.12 м (длина, ширина, высота).  Минимум отклонений главных параметров otkl = 0.2112, коэффициент масштаба k=0.17 м, масса каждого блока М=285 тонн, основной критерий кладки К = 13.579. Габариты двух типов блоков:

9.50 х 3.55 х 3.52 м ; масса 284.91 т;
8.31 х 4.06 х 3.52 м ; масса 285.02 т.

Перекрытия швов вдоль ширины В  превосходят требования норм на 11 см, зато перекрытия вдоль длины L в четырех местах на 36 см. меньше допустимых (то есть 0.85 м).

Следующую часть см. по ссылке:


19 сентября 2025 г.
