Приложение. 2. Магические кладки. Ч. 41

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/20/297

Это уже новое слово с тории магических кладок, поскольку число рядов в каждом курсе - уже пять. Данный вариант оказался наиболее приемлемым для размеров секции: 45 х 25 х 21 м (длина, ширина, высота). Это одна из опор моста в горной местности. Методом простого перебора было установлено, что для блоков массой не менее 250 тонн и не более 300 тонн целесообразно принять семь курсов кладки. Верхняя часть программы следующая:

rem Программа выбора Магической кладки номер 41
lmax=56:bmin=25
l=40:b=35:n=7
t=0.02:ro=2.4
L=280:B=155:Br0=25:Lr0=45
Hr=21
for M=250 to 300 step 5
dM=1.0

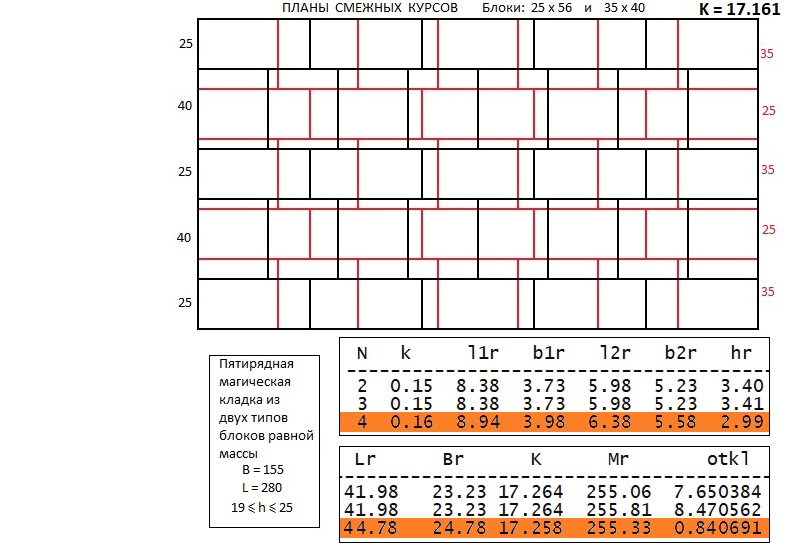

Оптимальное решение наблюдается при массе каждого блока 255 тонн. При этом минимальная сумма отклонений otkl=0.8407. Коэффициент масштаба k=0.16 м, основной критерий кладки К=17.258, высота блоков h=2.99 м. Проектные параметры секции:

44.78 х 24.78 х 20.93 м (длина, ширина, высота). Габариты двух типов блоков:

8.94 х 3.98 х 2.99 м ; масса 255.33 т ;
6.38 х 5.58 х 2.99 м ; масса 255.47 т.

Минимальные перекрытия швов как вдоль длины L, так и по ширине В оказались одинаковыми: 5*0.16-0.02 м = 0.78 м.
С учетом массы 255 тонн, следовало бы иметь соответственно 0.82 м  и  1.23 м. То есть первое значение еще более-менее годится, но минимальное перекрытие между рядами на 45 см меньше. Однако, данный вариант кладки вполне приемлем, так как конструкция не находится в зоне штормовых волн.
