Приложение. 2. Магические кладки. Ч. 40

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/19/1418

По магической кладке номер 40 с соотношением L/B=1.4 было выполнено несколько интересных проектов от постамента для памятника до отдельно стоящих опор моста. В иллюстрации представлен наиболее удачный вариант. Даны были следующие габариты секции:
27.7 х 19.7 х 20.9 м (длина, ширина, высота).

Вводная часть программы следующая;

rem Программа выбора Магической кладки номер 40
lmax=81:bmin=28
l=63:b=36:n=7
t=0.02:ro=2.4
L=252:B=180:Br0=19.7:Lr0=27.7
Hr=20.9
for M=150 to 300 step 5
dM=1.0

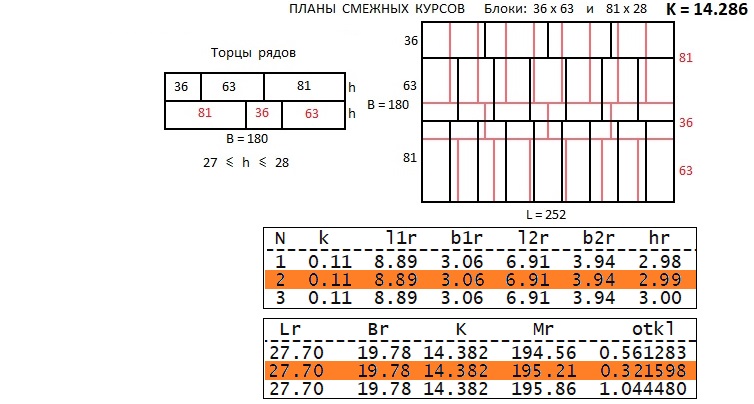

Оптимальный вариант: масса каждого блока М=195 тонн, минимум отклонений основных параметров секции otkl = 0.3216, коэффициент масштаба k = 0.11 м, основной критерий кладки К=14.382, количество курсов n=7. В результате - проектные габариты секции:

27.70 х 19.78 х 20.93 м (длина, ширина, высота).
Следовательно высота каждого блока h=2.99 м.

Только  в четырех местах минимальные перекрытия швов вдоль длины L оказались на 33 см меньше допустимых значений. Зато перекрытия вдоль ширины секции В превысили нормативные на 84 см.
