Приложение. 2. Магические кладки. Ч. 42

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/20/1823

Тоже пятирядная магическая кладка, но с соотношением габаритов в основании L/B=1.2903. То есть близко к квадрату. Конструкция годится в качестве, например, опор моста. Для одной из опор заданы габариты:
28 х 21.5 х 20.5 м (длина, ширина, высота). Если масса каждого блока находится в пределах от 100 до 200 тонн, то следует принимать шесть курсов. Данные в программе следующие:

rem Программа выбора Магической кладки номер 42
lmax=56:bmin=35
l=49:b=40:n=6
t=0.02:ro=2.4
L=280:B=217:Br0=21.5:Lr0=28
Hr=20.5
for M=100 to 200 step 5
dM=1.0

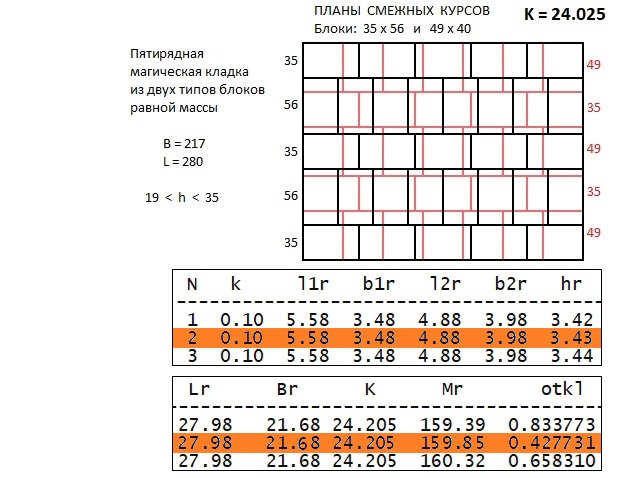

Получим таблицы, в одной из которых имеется оптимум: минимум суммы отклонений главных параметров otkl = 0.4277. Коэффициент масштаба k=0.10 b, основной критерий кладки К=24.205, масса каждого блока 160 тонн. Проектные габариты секции:

27.98 х 21.68 х 20.58 м (длина, ширина, высота). Следовательно, каждый блок имеет высоту h=3.43 м. Габариты двух типов элементов:

5.58 х 3.48 х 3.43 м ; масса 159.85 т ;
4.88 х 3.98 х 3.43 м ; масса 159.89 т.

Перекрытия швов следующие: вдоль длины L 0.48 м; вдоль ширины В 0.68 м. Если бы секцию планировали установить в акватории порта, то значения перекрытий оказывались бы с дефицитом соответственно 22 и 37 см.

Следующую часть см. по ссылке:


22 сентября 2025 г.
