Приложение. 2. Магические кладки. Ч. 43

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/22/924

Почти квадратная в основании пяти курсовая магическая кладка, которую возможно применить, как фундамент или опору моста. Заданы габариты:
28 х 24.8 х 21 м (длина, ширина, высота). Перебором небольшого числа вариантов установлено, что число курсов n = 7. Часть программы для поиска оптимальной массы каждого блока, а также габаритов двух типов блоков:

rem Программа выбора Магической кладки номер 43
lmax=64:bmin=35
l=56:b=40:n=7
t=0.02:ro=2.4
L=280:B=248:Br0=24.8:Lr0=28
Hr=21
for M=100 to 200 step 5
dM=1.0

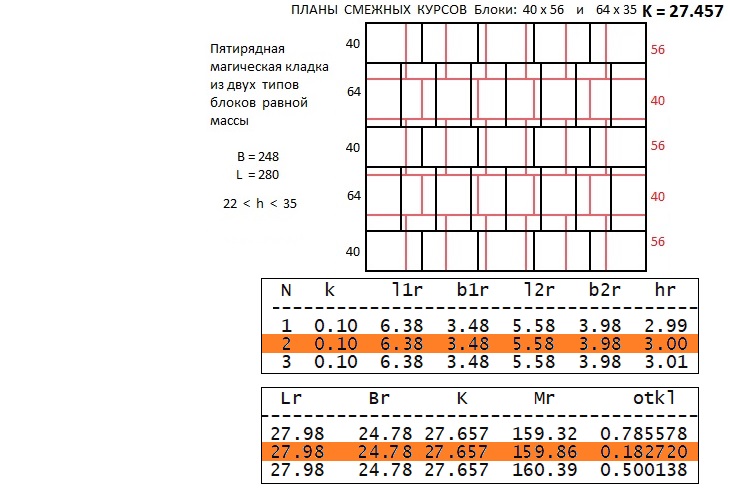

Сумма отклонений основных параметров otkl=0.1827, коэффициент масштаба k=0.10 м, масса каждого блока М=160 тонн, основной критерий кладки К = 27.657. Проектные габариты секции:

27.98 х 24.78 х 21 м  (длина, ширина, высота).
Габариты боков:

6.38 х 3,48 х 3.00 м ; масса 159.86 т ;
5.58 х 3 98 х 3.00 м ; масса 159.90 т.

Проектные перекрытия швов: 0.48 и 0.78 м. Это явно недостаточно для сооружения подверженного воздействию штормовых волн.

Следующую часть см. по ссылке:


24 сентября 2025 г.
