Приложение. 2. Магические кладки. Ч. 45

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/26/1664

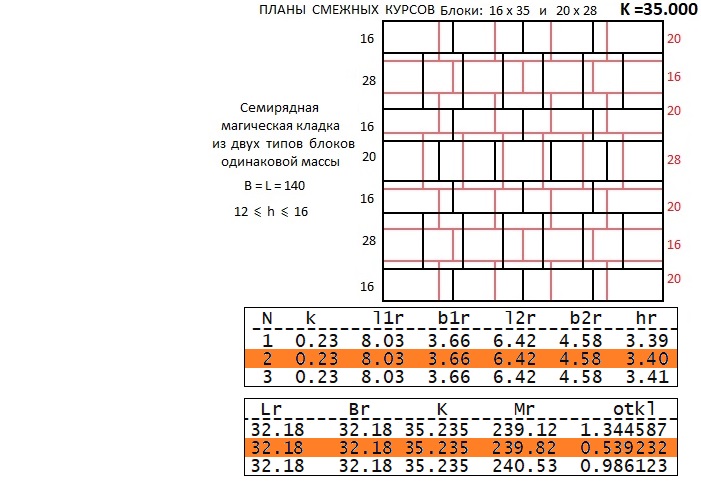

И снова семирядная магическая кладка, но в основании секция имеет квадрат 140 х 140 ед. Этот вариант подошел к следующим габаритам сооружения:
32 х 32 х 34 м (длина, ширина, высота). Необходимо было подобрать число курсов n и оптимальную массу блоков. Как и в предыдущем варианте значение n получилось равным десяти. Следовательно высота каждого блока h=3/40 м. Тогда остальные необходимые параметры получим при запуске очевидных исходных данных:

rem Программа выбора Магической кладки номер 45
lmax=35:bmin=16
l=28:b=20:n=10
t=0.02:ro=2.4
L=140:B=140:Br0=32:Lr0=32
Hr=34
for M=150 to 300 step 10

И действительно, при оптимальном otkl=0/5392, а также при коэффициенте масштаба k=0.23 м, массе каждого блока около 240 тонн и основном критерии кладки К=35.235 проектные габариты секции:

32.18 х 32.18 х 3.40 м ; (длина, ширина, высота).
Габариты двух типов блоков:

8.03 х 3.66 х 3.40 м ; масса 239.82 т ;
6.42 х 4.68 х 3.40 м ; масса 239.93 т .

Минимальные перекрытия швов в обоих направлениях оказались равными 0.90 м. Если вдоль длины L это оказалось вполне допустимым, то вдоль ширины В перекрытия получились на 30 см меньше нормативного минимума.

Самое же интересное обнаружилось вот в чём. Точно такой вариант можно скомпоновать лишь из одного типа блоков массой 239.82 т. Это так называемая ротационная кладка. Более подробно о супер оптимальном варианте - в следующей части по ссылке:


27 сентября 2025 г.
