Приложение. 2. Магические кладки. Ч. 45-rot

Предыдущую часть см. по ссылке:
http://proza.ru/2025/09/27/1840

Казалось бы, магические кладки - это абсолютный предел рациональности кладок. Однако есть и исключение, когда отношение L/B=1.
В этом случае имеется возможность создать точно такой же проект, как в предыдущей части, но только из одного типа блоков. Именно  того блока, у которого отсутствуют габариты a^2; b^2 или c^2. В данном случае этим единственным типом блока будет 28 х 20 ед. Ясно, что 28:20 = 7:5, то есть b=5 и с=7. Здесь, как мы помним, b и c - количества блоков в рядах. Тут все параметры совпадают с результатами, полученными в предыдущей части. То есть коэффициент масштаба k=0.23 м и проектные его размеры вычисляются по формулам:
l2r=0.23*28-0.02=6.42 м ;
b2r=0.23*20-0.02=4.58 м

Полностью габариты блока:
6.42 х 4.58 х 3.40 м ; масса 239.93 т.

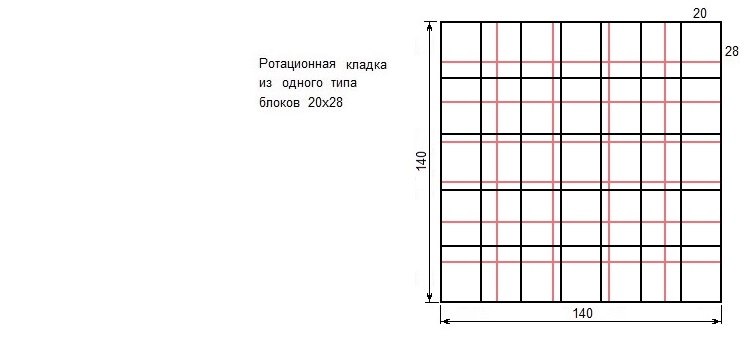

Минимальные перекрытия швов, как видно, из иллюстрации, полностью совпали с предыдущим решением, то есть 0,90 м. В результате получим еще более экономичную опору для моста (или же вертолетную площадку).

28 сентября 2025 г.
