Приложение 3. Наследие доктора наук Смирнова. Ч-3

Для примера рассмотрим еще вторую строку упомянутой ранее таблицы. Тут габариты секции следующие:

 47.9 х 9.7 х 11.8 м (длина, ширина, высота). Ссылка:

http://proza.ru/2025/10/12/1208

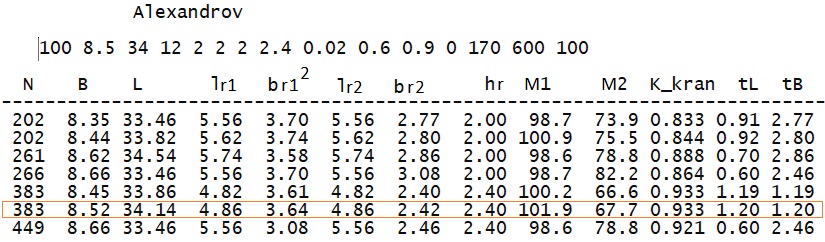

Для данного варианта (при массе большого блока 100 тонн) программа "KLADKA906" выдала целых семь вариантов! Они показаны в иллюстрации. Их анализ доказывает, что наиболее лучшим является шестой вариант, который заключен в оранжевую рамочку. Проектные габариты секции:

34,14 х 8,52 х 12.00 м (длина, ширина, высота).

Габариты двух типов блоков:

4,86 х 3,64 х 2,40 м ; масса  101.9 т;
4.86 х 2.42 х 2.40 м ; масса   67.7 т.

В следующей части, что по ссылке:

http://proza.ru/2025/10/20/1885

показаны совмещенные курсы этих кладок с целочисленными габаритами секций и блоков. Оптимальным будет вариант №383. Коэффициент масштаба k=1.22 м. Блоки:

4 х 3  и  4 х 2 ед.

Реальные минимальные перекрытия швов равны 1.20 м, Они более допустимые по нормам  0.90 м.

Основной критерий кладки K = 8.52^2*2.40*2.4/100 = 4.181.
С другой стороны  K = 7^2/4/3 = 4.083.  Различие - всего 2.4%.


20 октября 2025 г.
