Приложение. 2. Магические кладки. Ч. 18

Предыдущую часть см. по ссылке:
http://proza.ru/2025/08/28/1437

Все исходные данные для проектирования  новой секции приведены в начале программы:

rem Программа выбора Магической кладки номер 18
lmax=42:bmin=30
l=36:b=35:n=5
t=0.02:ro=2.4
L=210:B=102:Br0=13.2:Lr0=27.3
Hr=14.8
for M=100 to 200 step 10
dM=1

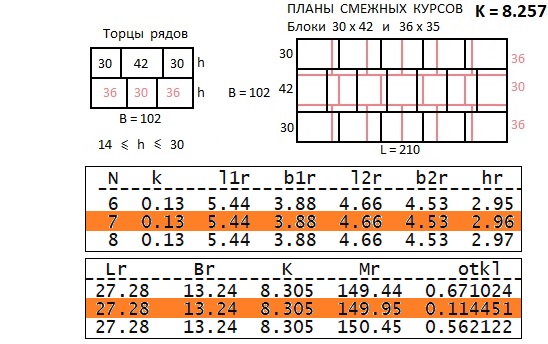

Заданы габариты секции; 27.3 х 13.2 х 14.8 м . Найти желательно оптимальную разбивку на блоки двух типов и рекомендовать их массу с целью выбора нужного кранового оборудования, способного перемещать грузы массой не более 200 т. Программа выдала серию таблиц, из которых видно, что оптимальная масса каждого блока должна быть 150 тонн. Отклонения важных параметров otkl = 0.1145. Тогда проектные габариты секции: 27.28 х 13.24 х 14.8 м (длина, ширина, высота) при коэффициенте масштаба k=0.13 м. Высота каждого блока h=2.96 м. Число курсов n=5.
Габариты двух типов блоков:
5.44 х 3.88 х 2.96 м ; масса 149.95 т ;
4.66 х 4.53 х 2.96 м ; масса 149.96 т.

Проблемы тут с перекрытиями швов. Они оказались недостаточными как в направлениях L и В. Конкретно, в первом направлении у нас минимум получился 0.63 м, а с учетом массы 150 тонн минимум оказался равным 0.69 м. Еще хуже во втором случае: по проекту минимум перекрытий оказался 0.76 м, а при массе 150 тонн минимум желателен уже 1.03 м. Если же данный вариант принимать, то требуются дополнительные обоснования, например модельные испытания на прочность и устойчивость кладки от воздействия расчетной высоты волны.

Основной критерий кладки K = 8.305.

Следующую часть см. по ссылке:


29 августа 2025 г.
